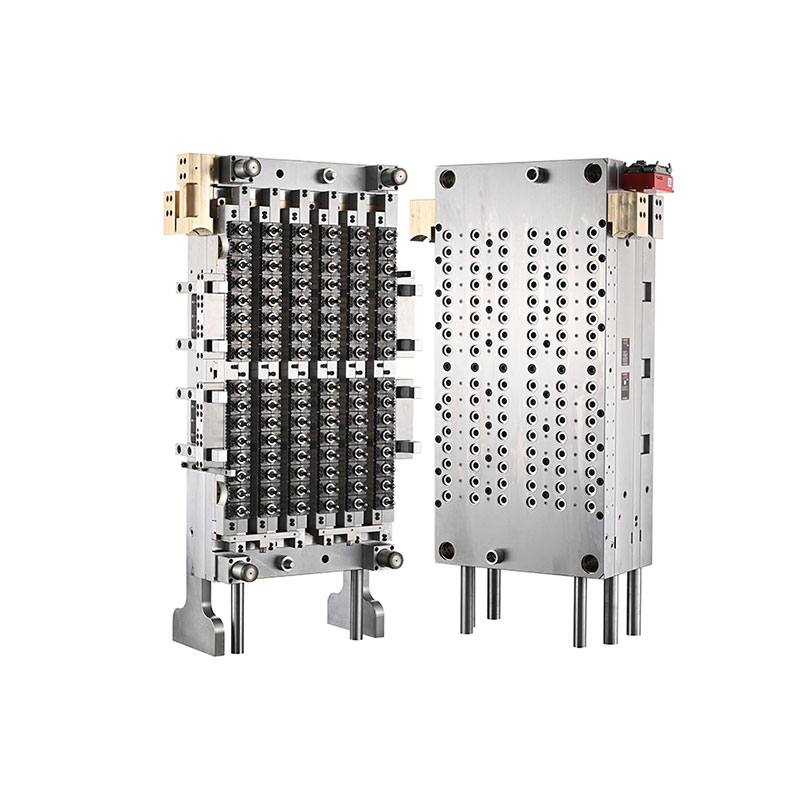

Daelong, Txinan oinarritutako injekzio-moldeen fabrikatzaileak industrian 30 urte baino gehiagoko esperientzia duena, bolumen handiko plastikozko ontzien ekoizpenerako doitasun-tresnen irtenbideak eskaintzen ditu. The96-barrunbea 29 25 Lepoko maskota aurreformako moldea Orratz-balbularen atearekinPET preformaren fabrikazio zorrotza egiteko diseinatuta dago, barrunbe handiko diseinua, kontrolatutako sistema beroa eta ekoizpen-ekipamendu automatizatuekin bateragarritasuna konbinatuz, edari, janari eta eguneroko ontzi kimikoen aplikazioetarako irteera koherentea laguntzeko.
Errendimendu handiko PET preforma molde batek produkzio-eraginkortasunari, dimentsio-koherentziari, materialaren erabilerari eta botilen kalitateari eragiten dio zuzenean. 96 barrunbeko konfigurazioari esker, fabrikatzaileek hainbat aurreforma ekoizteko aukera ematen dute injekzio-ziklo bakoitzean, orratz-balbularen atearen sistemak urtze-hornidura kontrolatzen laguntzen duen bitartean. Nestal injekzio-makina bateragarriak eta bost estazioko automatizazio robotizatua erabiltzen duten fabrikatzaileentzat, moldearen diseinu egokiak ekoizpen egonkorra eta errepikagarria onartzen du. Artikulu honek moldearen funtzionamendu-printzipioak, funtsezko materialen aukerak, ingeniaritza-abantailak, hautaketa-irizpideak, mantentze-baldintzak eta barrunbe handiko PET preforma moldeen inbertsioa ebaluatzeko gogoeta praktikoak azaltzen ditu.
PET aurreformak injekzio bidez moldatutako osagaiak dira, ondoren birberotu eta estiratze-puzte bidez botila edo beste ontzietan moldatzen direnak. Haien neurriek, materialen banaketak, lepoaren geometriak eta gainazaleko egoerak eragina dute amaitutako ontziaren errendimenduan.
96 barrunbeko molde batek 96 barrunbe indibidual posizio ditu, eta behar bezala konfiguratutako injekzio-moldeketa-sistema bati 96 aurreforma osatzeko aukera ematen dio moldaketa-ziklo oso batean. Antolamendu hau bereziki egokia da ekoizpen-ahalmen handia bilatzen duten fabrikatzaileentzat, moldekatzeko makina bereizi ugaritan fidatu gabe.
29/25 lepoaren zehaztapenak lepoaren akabera-diseinua identifikatzen du. Erosleek hari-profil zehatza, zigilatzeko dimentsioak, itxieraren bateragarritasuna eta lepoko akabera marrazki garrantzitsua baieztatu beharko dituzte eskaera egin aurretik. Xehetasun horiek zehazten dute amaitutako preformak aurreikusitako tapoiari eta botila putz-prozesuari egokituko zaizkion ala ez.
Daelong-en produktuaren informazioaren arabera, molde hau bost estazioko robot sistemaz hornitutako Nestal injekzio-makinetarako diseinatuta dago. Benetako bateragarritasuna eroslearen makina-modeloaren, plakaren dimentsioen, injekzio-ahalmenaren eta automatizazio-konfigurazioaren arabera baieztatu behar da.
Barrunbe altuko injekzio-moldean, PET urtua barrunbe guztietan uniformeki banatzea ingeniaritza-erronka handi bat da. Urtze-tenperaturan, presioan, fluxu-erresistentzian edo atearen errendimenduan aldakuntzak preformaren pisuan, itxuran eta dimentsio-zehaztasunean desberdintasunak eragin ditzakete.
Orratz-balbularen ate beroaren sistemak balbula mugikor bat erabiltzen du atearen irekiera eta itxiera kontrolatzeko. Sistema barrunbe bakoitzean urtze-sarrera kudeatzeko diseinatuta dago eta injekzio-prozesuarekin behar bezala diseinatu, mantentzen eta sinkronizatuta dauden ate-eremu garbiagoak eta betegarri koherenteagoa sortzen lagun dezake.
Daelong-ek PC-VG serieko balbula-ate sistema bat zehazten du modelo honetarako. Azken emaitzak beroaren diseinu orokorraren, balbula-pinaren egoeraren, tenperatura kontrolaren, injekzio ezarpenen, hozte-errendimenduaren eta PET erretxinaren prestaketaren araberakoak dira. Erosleek moldeen proba eta laginaren ebaluazioa eskatu beharko lukete errendimendua egiaztatzeko beren funtzionamendu-baldintzetan.
Materialen hautaketa ezinbestekoa da barrunbe handiko PET preforma molde baterako, osagai indibidualek bero, presioa, marruskadura eta mugimendu mekaniko errepikatuen konbinazio desberdinak jasaten dituztelako. Erreminta-altzairu egokiek eta bero-materialek dimentsio-egonkortasuna, higadura-erresistentzia eta epe luzerako funtzionamendu fidagarria onartzen dute.
Hurrengo taulak Daelong-ek molde honetarako argitaratutako materialak eta ingeniaritza-informazioa laburbiltzen du.
| Osagaia | Zehaztutako materiala | Argitaratutako gogortasuna | Ingeniaritza Helburua |
|---|---|---|---|
| Barrunbea eta nukleoa | Alemania 2316 altzairua | HRC 42–45; doitasunez gogortzea HRC 50-54 arte | Preformaren geometria osatzen du eta higadura erresistentzia onartzen du |
| Lepoko eraztuna | Alemania 2316 altzairua | HRC 45–50 | Lepoaren akabera eta ixteko interfazea osatzen du |
| Balbula-pin | Japoniako SKD51 altzairua | HRC 58–60 | Atea irekitzea eta ixtea kontrolatzen du |
| Korrikatzaile beroko pita | AEBetako berilio kobrea | HRC 37 | Bero-transferentzia onartzen du pita-multzoan |
| Multzoko plaka | H13 altzairua | HRC 35–38 | Korrikatzaile beroaren multzo-egitura onartzen du |
| Oinarrizko plaka | P20 erreminta altzairua | HRC 27–32 | Egiturazko euskarria eskaintzen du moldeen muntaketarako |
Oharra: Goiko gogortasun-balioek produktuaren orrialdean argitaratutako zehaztapenak jarraitzen dituzte. Erosleek materialaren azken ziurtagiriak, tratamendu termikoaren egoera, osagaien zehaztapenak eta ikuskapen-erregistroak onartutako dokumentazio teknikoan baieztatu beharko dituzte.
Daelong-ek 0,003-0,005 mm-ko mekanizazio-perdoiak, osagaien trukagarritasuna % 90eraino eta ± 0,0075 mm-ko aurreformako horma-lodiera kontzentrikotasuna L = 100 mm-n ere jakinarazi ditu. Ebaluazio teknikoko puntu garrantzitsuak dira; haien neurketa-metodoak, ikuskapen-lekuak eta onarpen-irizpideak adostu behar dira ekoizpena onartu aurretik.
96 barrunbeko konfigurazio baten abantaila nagusia ziklo bakoitzean preforma asko osatzeko gaitasuna da. Tamaina egokia den injekzio-makina, betetze orekatua, hozte eraginkorra eta manipulazio automatizatuarekin konbinatuta, diseinu honek fabrikatzaileei produkzio-zoruaren espazioa hobeto aprobetxatzen laguntzen die fabrikatzaileei.
Hala ere, orduko ekoitzitako preforma onargarrien benetako kopurua ziklo-denboraren, makinen erabilgarritasunaren, prozesuaren egonkortasunaren, aurreikusitako mantentze-lanen eta baztertutako piezen ehunekoaren araberakoa da. Produkzioaren plangintzak, beraz, egiaztatutako entsegu-datuak erabili beharko lituzke barrunbeen zenbaketa bakarrik baino.
Preformaren pisu koherentea, lepoaren dimentsioak eta hormaren lodiera ezinbestekoak dira beheranzko luzatze-kolpe moldeatzeko. Barrunbeen arteko desberdintasunek materialaren banaketa irregularra, botilaren indar ez-koherentea edo errefusa-tasa handitzea ekar dezakete.
Ondo diseinatutako bide bero batek, zehaztasunez fabrikatutako moldeen osagaiak eta hozte orekatuak aldakuntza horiek murrizten lagun dezakete. Ohiko laginketa eta barrunbeen identifikazioa erabilgarriak dira arazoak detektatzeko produkzio-sorta handi bati eragin aurretik.
Daelong-ek barrunbe-egitura trukagarria identifikatzen du moldearen ingeniaritza abantailetako bat bezala. Ordezka daitezkeen osagaiek zuzendutako mantentze-lanak erraztu ditzakete, higatu edo hondatutako atal bat artatu daitekeelako moldearen multzo osoa ordeztu gabe.
Erosleek benetako trukagarritasun-esparrua, ordezko piezen erabilgarritasuna, ordezkatzeko prozedurak eta dimentsioko egiaztapen-eskakizunak berretsi beharko dituzte. Xehetasun hauek mantentze-taldeei geldialdi-denbora kalkulatzen eta ordezko inbentario egokiak prestatzen laguntzen diete.
Abiadura handiko preformaren fabrikazioa injekzio-errendimenduaren araberakoa da. Robotak manipulatzeko, hozteko, garraiatzeko, ikuskatzeko eta beheranzko putz-ekipoek elkarrekin lan egin behar dute. Aurreikusitako automatizazio-sistemarekin bateragarriak eskuzko manipulazioa murrizten laguntzen du eta ekoizpen-lan-fluxua aurreikusten du.
29/25 lepoko akaberak eta 96 barrunbeko diseinuak PET aurreformaren bolumen handiak behar dituzten ontziratzeko eragiketetarako garrantzitsua da molde hau. Amaitutako botilaren egokitasuna lepoaren diseinuaren, preformaren pisuaren, erretxinaren kalifikazioaren, botilaren geometriaren eta aurreikusitako betetzeko baldintzen araberakoa da.
29/25 lepoko akabera guztiak ez dira trukagarriak botila-tapa edo betetze-lerro guztiekin. Fabrikatzaileek itxiera-planoak, manipulazio-ezaugarriak, zigilatze-baldintzak eta ontziratze-arau aplikagarriak egiaztatu behar dituzte moldeen diseinuarekin konpromisoa hartu aurretik.
Barrunbe altuko molde bat hautatzeak produkzio-sistema osoa berrikustea eskatzen du barrunbeen zenbakiak edo erosketa-prezioak bakarrik alderatzea baino. Teknikoki egokia den molde batek makina, erretxina, botilaren diseinua, ekoizpen-helburua eta fabrikan dauden mantentze-baliabideekin bat etorri behar du.
Produktuaren xehetasun gehiago lortzeko, berrikusi Daelong-en 96 barrunbeko 29/25 lepoko PET preforma moldea orratz-balbularen atearekin eta bere PET preforma moldeen soluzio sorta zabalagoa.
Zehaztasunez diseinatutako molde batek ere ohiko mantentze-lanak behar ditu errendimendu koherentea mantentzeko. 96 barrunbeko sistema batean, hainbat barrunbe eragiten duen arazo txiki batek pieza akastun kopuru handi bat sor dezake detektatu gabe geratzen bada.
Prebentziozko mantentze-lanak ustekabeko geldialdi-denbora murrizten du eta osagaien ordezkapena aurreikusgarriagoa izan daiteke. Mantentze-tarte egokia ekoizpen-baldintzetan, erretxinaren kalitatean, funtzionamendu-orduetan, ikuskapen-emaitzetan eta fabrikatzailearen gomendioetan oinarritu behar da.
96 barrunbeko PET aurreforma-molde batek 96 moldura-barrunbe ditu eta injekzio-ziklo osoko 96 aurreforma ekoitzi ditzake barrunbe guztiak behar bezala funtzionatzen dutenean. Ekoizpen erreala ziklo-denboraren, makinen errendimenduaren eta produktuaren onarpen-tasen araberakoa da.
29/25 izendapenak lepoaren akabera konfigurazioa identifikatzen du. Neurri zehatzak eta ixteko interfazea onartutako ingeniaritza-plana erabiliz baieztatu behar dira hautatutako tapoiaren eta botilaren diseinuarekin bateragarritasuna ziurtatzeko.
Orratz-balbularen ate-sistema batek balbula mugikorren pin bidez urtzeko sarrera kontrolatzen du. Diseinu eta prozesu ezarpen egokiekin, atearen koherentzia hobetu dezake, kontrolatutako betetzea onartzen du eta bolumen handiko injekzio moldean atearekin lotutako zenbait akats murrizten ditu.
Daelong-ek bost estazioko robot sistemaz hornitutako Nestal injekzio-makinekin bateragarritasuna zehazten du. Eskaera egin aurretik makina-eredu eta interfazearen eskakizun zehatzak berretsi behar dira, tintze-indarra, injekzio-ahalmena, plakaren dimentsioak eta automatizazioaren xehetasunak barne.
Argitaratutako zehaztapenen artean daude Alemaniako 2316 altzairua barrunberako, nukleorako eta lepoko eraztunerako; Japoniako SKD51 altzairua balbula pinerako; berilio kobrea kanal beroko toberarako; H13 altzairua multzoko plakarako; eta P20 erreminta-altzairua oinarri-plaketarako. Azken materialaren eta gogortasunaren eskakizunak erosketa zehaztapenean baieztatu behar dira.
Fabrikatzaileek bolada beroaren tenperatura orekatuak, injekzio-parametro egokiak, hozte eraginkorra eta moldaketa gainazal garbiak mantendu behar dituzte. Barrunbez barrunbeko laginketa erregularrak eta prebentziozko mantentze-lanak desbideratzeak identifikatzen laguntzen dute, errefusa zabaldu baino lehen.
Eman lepoko akabera marrazkia, preformaren pisua eta dimentsioak, aurreikusitako botilaren aplikazioa, injekzio-makinaren eredua, ekoizpen-helburua, erretxinaren zehaztapenak, automatizazio-eskakizunak eta hobetsitako entrega-egutegia. Xehetasun hauek fabrikatzaileari bateragarritasuna ebaluatzen eta proposamen zehatzagoa prestatzen laguntzen diote.
Orratz-balbularen ate-sistema duen 96 barrunbeko PET-eko moldea inbertsio baliotsua izan daiteke ekoizpen-ahalmen handia, preforma-kalitate errepikakorra eta injekzio-moldeaketa automatizatuko eragiketekin bateragarritasuna bilatzen duten ontzi-fabrikatzaileentzat. Bere epe luzerako balioa zehaztasun ingeniaritzaren, material egokien, betetze eta hozte orekatuaren, makinen integrazio fidagarriaren eta mantentze diziplinatuaren araberakoa da.
Daelong-ek injekzio-moldeen fabrikazioan duen esperientzia uztartzen du bolumen handiko PET preformak ekoizteko diseinatutako produktuaren diseinuarekin. Erosketa erabakia hartu aurretik, fabrikatzaileek plano teknikoak ebaluatu behar dituzte, makinen bateragarritasuna baieztatu eta onarpen-irizpide argiak ezarri behar dituzte moldeen probak eta azken entregak egiteko.
Zure produkzio-lerrorako PET preforma moldeen irtenbide fidagarri baten bila zabiltza? Jarri harremanetan Daelongzure 29/25 lepoaren zehaztapenak, aurreformaren diseinua, makinen konfigurazioa eta irteerako eskakizunak eztabaidatzeko. Bisitatu produktuaren orria edo jarri gurekin harremanetan xehetasun teknikoak eta zure fabrikazio beharretara egokitutako aurrekontua eskatzeko.
